4-20mA 电流环和 0-10V 电压信号是工业自动化领域中常用的两种模拟信号传输标准。这两种信号常用于远程传输传感器数据、控制信号等。当需要通过光纤进行远距离传输时，就需要使用专门的设备，即“光端机”（也称为光纤调制解调器）来实现电平到光信号的转换。

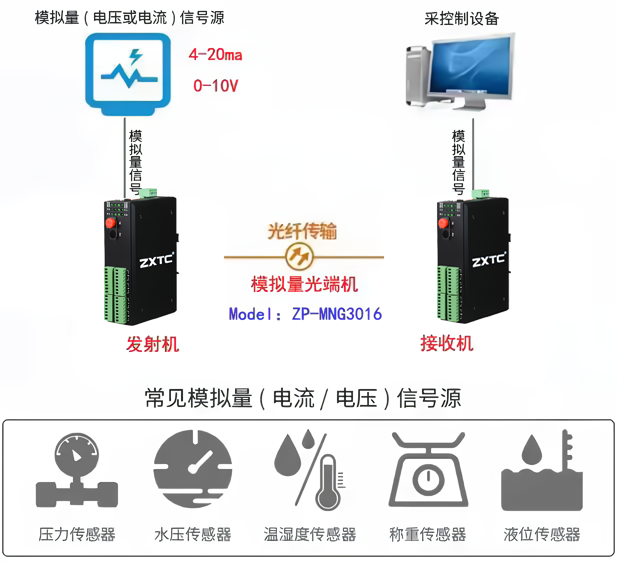

本公司生产的1-128路 ZP-MNG3016（4-20mA/0-10V）模拟量电流电压光端机使用介绍：

准备工作
1. 确认设备类型：确保你拥有ZP-MNG3016适用于4-20mA电流和0-10V电压信号的光端机。
2. 检查光纤接口：确认光端机支持的光纤类型（单模或多模），以及连接器类型（如SC, LC等）。

安装与连接
3. 连接电源：根据设备说明书连接电源。
4. 连接信号线：
  4-20mA电流：通常有两根线，一根为正极（通常标记为+或V+），另一根为负极（通常标记为-或COM）。
  0-10V电压：也有两根线，一根为正极（通常标记为+或V+），另一根为地线（通常标记为GND或E）。
5. 连接光纤：将光纤正确插入光端机的光纤接口，并确保连接牢固。
6. 连接远端设备：在远端同样安装一个光端机，并按照上述步骤连接好电源、信号线和光纤。

配置与调试
7. 设置参数：如果光端机有可配置的选项，根据应用需求设置相应的参数。
8. 检查指示灯：观察设备上的指示灯，确认电源、信号和光纤链路是否正常。
9. 测试信号：使用万用表或示波器等工具测试输入和输出信号是否符合预期。
10.系统调试：确保整个系统的功能正常，可以通过控制系统发送信号来验证。

注意事项
电气隔离：某些光端机内置电气隔离功能，可以有效防止干扰。
接  地：确保所有设备正确接地以避免干扰。
光纤保护：光纤非常脆弱，安装时要小心，避免弯曲半径过小导致损坏。

如果你需要更详细的指导或者遇到具体问题，请提供更多的信息，比如具体的型号或遇到的问题，请咨询本公司技术人员。
