一、案例背景
在工业自动化系统中，常常需要将不同协议的设备进行集成，以实现数据的交互和控制。本案例介绍了一种利用‌工业级Profinet转RS485 Modbus-Rtu协议网关（规格型号：ZP-WTU-PNMD02）‌实现Profinet与RS485-Modbus设备通信的解决方案。

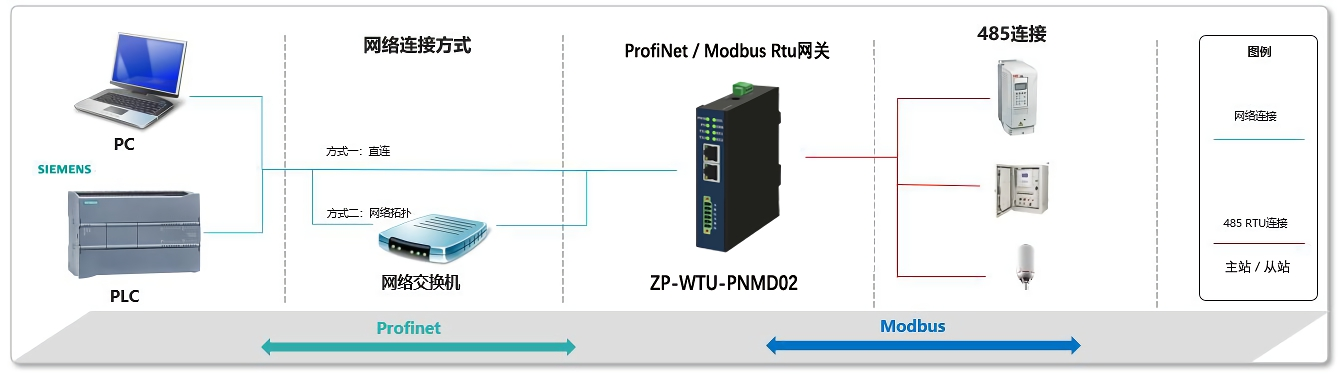

二、系统架构
‌Profinet端设备‌：如西门子PLC（如200SMART、300、1200、1500系列）等，作为主站设备。
‌RS485 Modbus端设备‌：如传感器、执行器等，作为从站设备。
‌协议网关‌：ZP-WTU-PNMD02网关，负责Profinet与RS485 Modbus协议之间的转换。

三、实施方案
‌设备连接‌：
将Profinet端设备通过网线连接到网关的Profinet接口。
将RS485 Modbus端设备通过RS485线缆连接到网关的RS485接口。
‌
配置网关‌：
通过网关自带的WEB可视化界面，进行协议转换设置。
设置网关的IP地址、子网掩码等网络参数，确保与Profinet网络正常通信。
配置RS485端口的波特率、数据位、校验位等通信参数，与Modbus设备保持一致。

数据交互‌：
在Profinet端设备的PLC程序中，通过指定的通信块或函数块与网关进行数据交换。
网关将接收到的Profinet数据转换为Modbus协议格式，并通过RS485接口发送给Modbus设备。
Modbus设备响应的数据同样通过网关转换为Profinet协议格式，回传给PLC。

四、案例效果
‌无缝集成‌：
实现了Profinet与RS485 Modbus设备的无缝集成，简化了系统架构。
‌数据实时性‌：网关支持高速的数据转换和传输，保证了数据的实时性。
‌故障报警‌：网关自带报警功能，当通信异常或设备故障时，能够及时发现并处理。

五、总结
本案例通过利用ZP-WTU-PNMD02网关，成功实现了Profinet与RS485 Modbus设备之间的通信。该方案具有配置简单、数据实时性高、故障报警及时等优点，适用于工业自动化系统中不同协议设备集成的场景。
