工业以太网交换机路由器连接方法工作原理

时间：2017-08-09 17:10:17

路由器传统路由器工作在OSI模型的第三层，即靠IP地址进行寻址、转发，实现各LAN之间数据转发。路由器的主要特点有：端口丰富，支持RJ45、E1、T1、POS、ATM、SFP、QSFP、CFP、CXP......等各种接口；支持网络协议丰富以太网、SDH、ATM等；路由器可以连接企业局域网和广域网(如因特网)，但却忽略了一路由器的另一个应用，那就是它的局域网连接功能。边界路由器”处于网络边界的边缘或末端，用于不同网络路由器的连接，这也是目前大多数路由器的类型。如前面介绍的互联网接入路由器和后面要介绍的vpn路由器都属于边界路由器。这类路由器所支持的网络协议和路由协议比较广，背板带宽非常高，具有较高的吞吐能力，以满足各类不同类型网络(包括局域网和广域网)的互联。而“中间节点路由器”则处于局域网的内部，通常用于连接不同局域网，起到一个数据转发的桥梁作用。中间节点路由器更注重MAC地址的记忆能，要求较大的缓存。因为所连接的网络基本上是局域网，所以所支持的网络协议比较单一，背板带宽也较小，这些都是为了获得最高的性价比，适应一般企业的随能力。

三层交换机确实具有一定的“路由”功能，它可以实现不同的子网连接功能，但是特别注意的问题是，它的路由功能相对路由器来说还是要弱许多的，而且三层交换机只能使用一个网络。三层交换机工作在网络的第三层，基于IP地址寻址、转发，功能类似于路由器，但路由器靠CPU转发，三层交换机靠专用交换引擎实现硬件转发；只能实现较单一的网络协议；支持的端口类型与二层交换机基本一致，虽然以太网第二层交换机是基于多端口网桥发展而来，但毕竟交换有其更丰富的特性，使之不但是获得更多带宽的最好途径，而且还使网络更易管理。

三层交换机与路由器还是存在着相当大的本质区别的。三层交换机并不等于路由器，同时也不可能取代路由器。第三层交换机非常适应局域网环境，而路由器非常适合应用于广域网中。也就是说，第三层交换机无法适应网络拓扑各异，传输协议不同的广域网络系统。具体而言，有下面几点：1. 三层交换机与路由器的主要功能不变，虽然三层交换机与路由器都具有路由功能，但不能因此而把它们等同起来。现在有许多宽带路由器不仅具有路由功能，还提供了交换机端口、硬件防火墙功能，但不能把它与交换机或者防火墙等同起来一样。因为这些路由器的主要功能还是路由功能，其它功能只不过是其附加功能，其目的是使设备适用面更广、使其更加实用。这里的三层交换机也一样，它仍是交换机产品，只不过它是具备了一些基本的路由功能的交换机，它的主要功能仍是数据交换。也就是说它同时具备了数据交换和路由由发两种功能，但其主要功能还是数据交换；而路由器仅具有路由转发这一种主要功能。

而且通常只是局域网子网之间的互联，并不能把局域网与广域网，或者互联网连接起来，因为三层交换机所支持的路由协议非常有限，毕竟这不是它的主要功能。我们知道，在局域网上，二层的交换机通过源MAC 地址来标识数据包的发送者，根据目的MAC 地址来转发数据包。对于一个目的地址不在本局域网上的数据包，二层交换机不可能直接把它送到目的地，需要通过路由设备(比如传统的路由器)来转发，这时就要把交换机连接到路由设备上。如果把交换机的缺省网关设置为路由设备的IP 地址，交换机会把需要经过路由转发的包送到路由设备上。

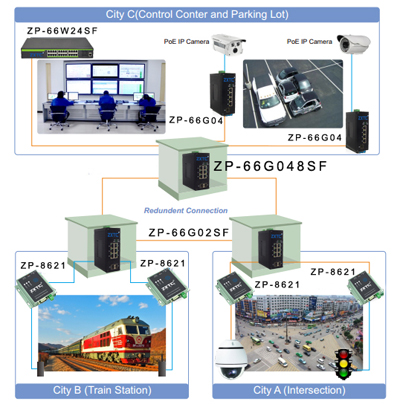

第一种方法：局域网内交换机连接另一交换机再连接路由器、电脑。也就是说，有的电脑要通过无线路由器连接，有的电脑不通过无线路由器直接与交换机连接。

第二种方法：宽带连接 - 调制解调器 - 无线路由器 - 交换机 - 电脑。也就是说，有的电脑通过了交换机连接，有的电脑直接从无线路由器连接，有的电脑直接从调制解调器连接。

路由器密码设置
router>enable 进入特权模式
router#config terminal 进入全局配置模式
1. 设置特权非加密口令
router(config)#enable password aaa
2.设置特权加密口令
router(config)#enable secret bbb
3.设置控制线密码
router(config)#line console 0 进入控制台口初始化
router(config-line)#password ccc
router(config-line)#login
4. 设置 vty 线密码
router(config-line)#line vty 0 4 进入虚拟终端 vty
router(config-line)#login 允许登录
router(config-line)#password ddd 设置登录口令
5.2 密码保存方法
将密码保存到启动配置文件中
router#copy run start
或 router#write memory

5.3 路由器密码破解方法
1. 在路由器启动过程中按 Ctrl+Break 键,路由器启动后进入 Rommon 模式,即 rommon>
2. 配置注册码 0x2142,即 rommon>confreg 0x2142
3．重新启动路由器，即rommon>reset
4．在特权模式下将运行配置拷贝到启动配置
router#copy run start
5．在配置模式下重新配置注册码
router(config)#config-register 0x2102

配置交换机主机名（SwitchA）、加密使能密码（S1）、虚拟终端口令（S2）及超时时间（5
分钟）、禁止名称解析服务。
Switch>enable
Switch#conf t
Switch(config)#hostname SwitchA
switchA(config)#enable password s1
switchA(config)#line vty 0 4
switchA(config-line)#password s2
switchA(config-line)#login
switchA(config-line)#line con 0
switchA(config-line)#exec-time 5 0
switchA(config-line)#no ip domain-lookup
3．配置交换机管理 IP 地址（192.168.1.1）、子网掩码（255.255.255.0）、默认网关
（192.168.1.254）。
switchA(config)#int vlan1
switchA(config-vlan)#ip add 192.168.1.1 255.255.255.0
switchA(config-vlan)#no sh
switchA(config-vlan)#exit
switchA(config)#ip default-gateway 192.168.1.254
4．配置交换机端口速度（100Mbps）、端口双工方式（全双工）。
switchA(config)#int f0/1
switchA(config-if)#speed 100
switchA(config-if)#duplex full
5．通过 Telnet 方式登录到交换机。
在 hostA 上 C:\>telnet 192.168.1.1
6．检查交换机运行配置文件内容。
7．检查交换机启动配置文件内容。
8．检查 VLAN1 的参数及配置。
9．检查端口 FastEthernet 0/1 的状态及参数。
10．检查交换机 MAC 地址表的内容。

练习实现案列：

路由1WAN口接外面,四个LAN口中的一个接交换机,交换机上余下四个可以接4台电脑,路由1上再用一个LAN口接路由2的LAN口,路由2关DHCP功能就可以直接当交换机来用了,所以路由2余下3个LAN口可以接3台电脑,路由1还余下2个LAN口可以接2台电脑,所以一共可以接9台,超过8电脑了。

注意接的多了要区分线的，不过现在机器一般会自动反转的，所以不必担心，要担心的就是电脑的网卡，有些网卡会有不兼容现象发生。
最简单的方法网上邻居也能用
网线——路由器1的 WAN口（两个LAN可插电脑）
路由器1的LAN口——路由器2的 LAN口（三个LAN可插电脑）
路由器1的LAN口——交换机（四个口能用）
一个路由器作路由，设置好、、、另一个做交换机使用接设置好的路由器，5口交换机接设置好的路由器。电脑都可以上网了。
