产品名称：8路RS-485串口Modbus网关服务器+4路继电器【导轨式】
规格型号：ZP-IES8808B
串口服务器功能+继电器功能：串口转以太网、网口转串口、RS485转Ethernet、Rj45转串口、以太网转R485、串口转Rj45网口、RS485转网口、RS485转TCP/IP、RS485转以太网等功能；常开、常闭、公共端

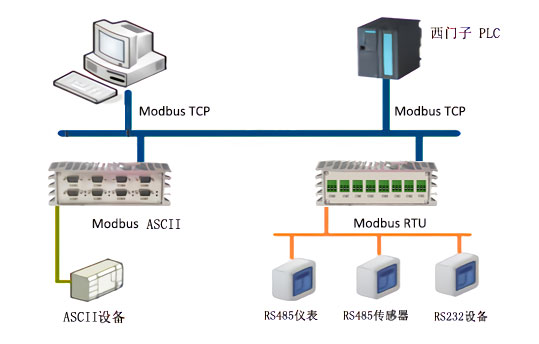

Modbus网关功能：支持组态王和继电器功能，专为整合Modbus RTU/ASCII和Modbus TCP网络设计Modbus网关，它可以实现Modbus RTU/ASCII与Modbus TCP协议网关之间的转换，同时支持透明传输功能；
ZP-IES8808B工业导轨8路串口服务器网关+4路继电器开关通信模块。专为整合Modbus RTU/ASCII和Modbus TCP网络设计Modbus的网关，它可以实现Modbus RTU/ASCII与Modbus TCP协议之间的转换。电路采用防雷光电隔离和外壳防爆设计；支持8路RS-485和1路百兆以太网电口，采用导轨式安装方式，能满足不同应用现场的需求。
Modbus网关支持多种网络协议，如Modbus、TCP、IP、UDP、TELNET、ARP、ICMP、HTTP、DNS和DHCP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；支持RTU Master、RTU Slave、ASCII Master和ASCII Slave等多种操作模式；支持TELNET、WEB等访问方式。提供了TCP Server，TCP Client，UDP，Socket、Real COM、JAVA等6种操作模式，适用在局域网、广域网、互联网、外网、跨网关等。
适用范围：
适用于铁路、军事、金融证券、海关、医疗、民航、海运、工业自动化、仪器仪表、PLC、西门子、三菱、欧姆龙、ABB、电力、水利、安防、一卡通及消费系统、电力系统，太阳能，光伏，交通收费系统、智能家居、数据电度表、门禁考勤系统、门禁系统、POS系统、楼宇自控系统、自助银行系统等各种工业通信领域。
|
串 口
|
8个RS485
|
|
网 口
|
1个RJ45（10/100M）
|
|
继 电 器
|
4 路
|
|
继电器功能
|
常开端，公共端，常闭端（可选）
|
|
RS485电阻
|
2.2-10K
|
|
校 检 位
|
None、Even、Odd、Space、Mark
|
|
流 控 制
|
XON/XOFF, RTS/CTS, DTR/DSR
|
|
属 性
|
Flash 4M ；网络 20KB； 串口 3KB
|
|
波 特 率
|
100-921600bps
|
|
CPU
|
64bit ARM 100MHz 高性能缓存处理器
|
|
串口服务器功能
|
串口转以太网、网口转串口、RS485转Ethernet、Rj45转串口、以太网转RS485、串口转Rj45、串口转网口、Com转Rj45网口、RS485转TCP/IP、RS232转以太网等功能；
|
|
Modbus网关功能
|
支持标准Modbus RTU、Modbus ASCII、Modbus TCP/IP、Modbus TCP/IP转Modbus RTU、Modbus RTU/ASCII转Modbus TCP/IP、Modbus UDP消防协议等。
|
|
工作模式
|
支持Client、Server、UDP、Socket、Telnet、Mobus Rtu、Mobus ASCII、Mobus TCP IP；VirtualCOM、TCP、UDP、ICMP、IGMP、modbus、IPV4ARP等AUTO MDI/MDIX、DNS动态域名和静态IP远程连接。
|
|
传输模式
|
可以和路由器、网关等动态 “IP”直接相连，实现跨网段互联网工作，可以使用点对点和点对多点轮询通信模式。能使用JAVA编程通信
|
|
端口管理
|
工作端口，目标 IP 地址和端口号均可以用我们的管理软件轻松设定；灵活的串口数据分帧设置，满足用户各种分包需求;
|
|
可以通过AT指令，通过串口软件或网页WEB远程配置模块参数，网络断开后可以自动断开连接，保证整个网络可靠的建立连接;
|
|
具有独特的域名解析和智能分配串口功能，方便用户通过域名或分配端口号的方式实现远程监控采集信息；串口设备与监控服务器通过Internet互联跨城市地域通信。
|
|
工业保护
|
串口和信号采用15KV的隔离保护，600W浪涌防护，2000KV光电隔离保护等让传输更稳定，防止信号乱码丢包等问题；模块带有重连机制，保证通信传输实时性、可靠性。
|
|
联网模式
|
网络协议上可以选择静态、动态、路由器等通信方式；动态采取自动获取，静态可以修改相关的网关、掩码、DNS、MAC等参数，支持DHCP，解决IP管理、IP冲突问题。支持DNS，满足通过域名实现通信的要求。为了加强安全管理，防止网络攻击，本产品开发了密码管理功能，大大增强网络安全性。
|
|
产品可以跨网关、路由器、外网、局域网、链接工业以太网交换机、光纤网络串口三合一设备以及相关的网络通信产品，即插即用，自动获取参数配置。
|
|
互联网模式：在串口设备无需任何改变的情况下，（Internet）直接进行数据传输，轻松将设备代入互联网及跨路由器进行工作，打破传统的局域网模式。
|
|
行业标准
|
FCC Part 15, CISPR (EN55022) class A
EN61000-4-2 (ESD),
EN61000-4-3 (RS),
EN61000- 4-4 (EFT),
EN61000-4-5 (Surge),
EN61000-4-6 (CS),
EN61000-4-8,
EN61000-4-11
IEC60068-2-27
IEC60068-2-32
IEC60068-2-6
EN60950-1
|
|
工作电压
|
12-36VDC
|
|
供电方式
|
端子+DC 冗余供电
|
|
工作温度
|
-40~85°C
|
|
工作环境
|
-40~85°C；5%~105%RH
|
|
外观材质
|
铝合金加厚防爆设计
|
