产品名称:工业级RS485-Modbus RTU多主从站读写控制设备

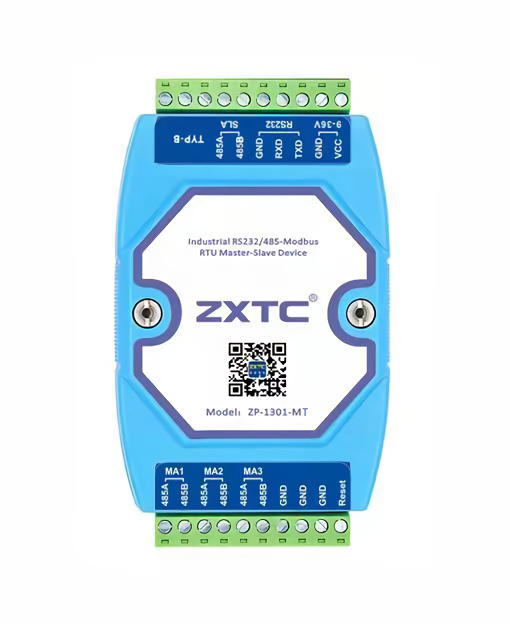

规格型号:ZP-1301-MR | ZP-1303-MR
该模块主要解决RS485(Modbus-Rtu)两个或多个主站与从站通讯方案,RS485多主机同时读写从站导致的数据冲突无法返回、丢包、乱码、采集数据超时等复杂问题;列如Modbus-Rtu支持几个主站,Modbus多主一从轮询实例,Modbus多主站模块,Modbus-RTU一个从站被多个主站访问,Modbus最多可以挂多少从站通讯模式都可以轻松解决

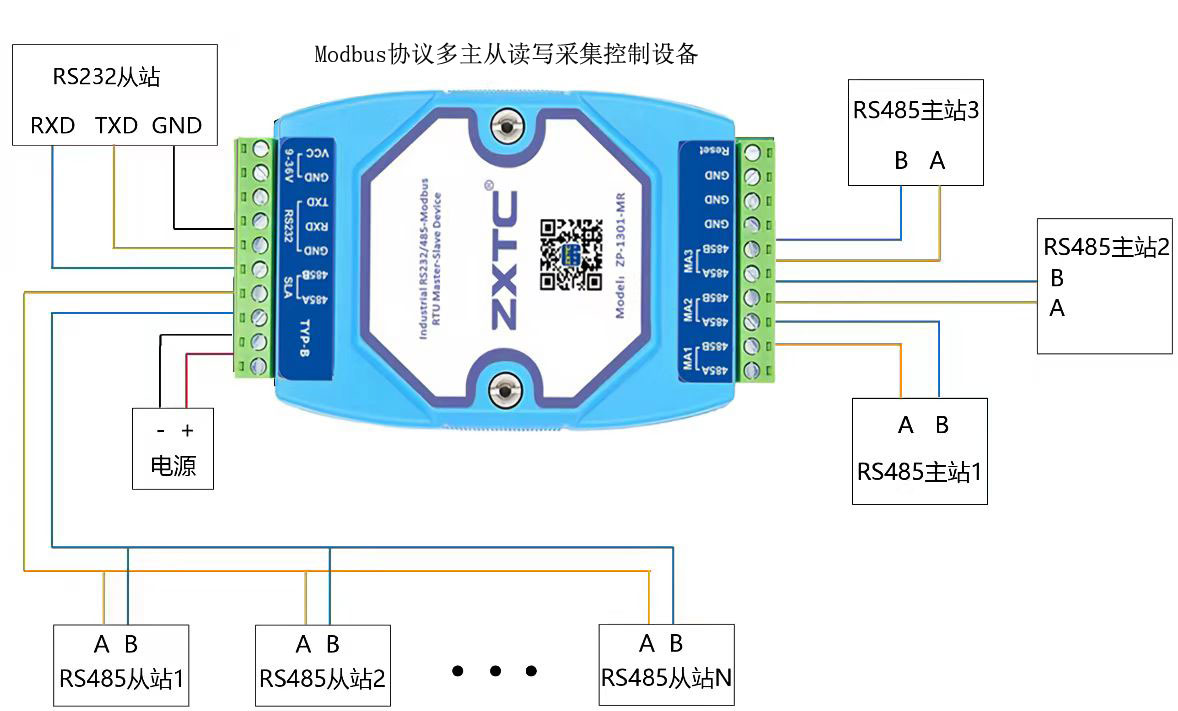

ZP-1301-MR | ZP-1301-MT | ZP-1303-MR系列是一款存储隔离型Modbus-RTU多主从站采集控制读写为一体的三合一智能设备;主要解决RS485多主从机通信(两/四主一从、多主多从)冲突等问题。它采用寄存器、功能码、站地址码识别、每个串口独立设置参数、独立通讯算法,很好解决了RS485主从通信乱码、丢包、地址冲突、数据无法返回等问题。
本产品适用于工业自动化控制系统、仪器仪表、电力系统、监控系统、报警、门禁系统、IC卡收费、远程抄表、雷达探测仪、一卡通、矿井系统、环境检测系统、智慧水利、智慧环保、工业物联网、智慧市政等,水文远程监控、水资源远程监测、水源井远程监控、山洪灾害监测、地质灾害监测、河道监测预警、气象监测、泵站远程监控、污染源远程监控等远程测控领域、停车场收费等综合通信系统。

|
属 性
|
参 数
|
备 注
|
|
型 号
|
ZP-1301-MT
ZP-1301-MR
ZP-1302-MR
ZP-1303-MR
|
|
通信接口
|
2个或4个RS-485主站
|
1个RS485/RS232从站
|
|
通信协议
|
Modbus RTU 或 透明协议
|
多主-从/多主多从
|
|
写入模式
|
优先级写入
|
轮询写入
|
|
波 特 率
|
1200-115200bps
|
|
工业保护
|
ESD/15KV/5KA
|
光电隔离/浪涌/报警
|
|
输入电压
|
DC9~36V
|
超过36V/DC损坏模块
|
|
工作电流
|
≤100mA
|
|
地 址 码
|
01H,02H, 03H,04H, 05H, 06H, OFH,10H (16进制)
|
|
指令数量
|
≤60个
|
|
缓存大小
|
512个寄存器(1024 byte);7440个寄存器(14880 byte)
|
|
输出保护
|
带一个报警点位输出,额定输出电流0.75A
|
|
保护等级
|
RS485隔离电压2500V;接口防雷浪涌保护600W,±15KV ESD
|
|
静态功耗
|
≤2W
|
|
工作温度
|
-40℃- 85℃
|
|
相对湿度
|
5%-95%
|
|
安装方式
|
卡轨安装
|
