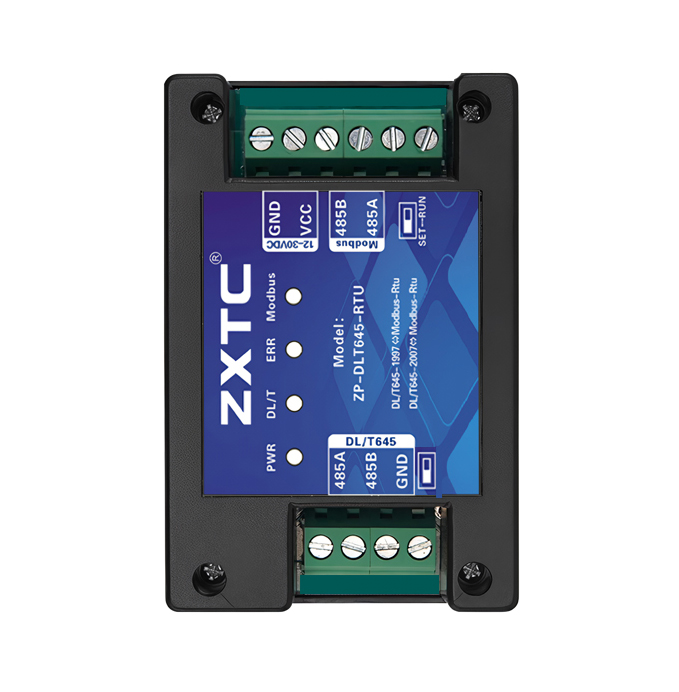

产品名称：工业级DLT645转Modbus-Rtu协议规约转换器【导轨式】
规格型号：ZP-DLT645-RTU
★ DLT645（1997-2007）转 Modbus-Rtu 协议转换设备
★ 读取方式采用“分表读取”和“集中读取”；传输模式有“协议转换”和“透传模式”两种可选
★ 四种浮点数解析：“浮点数ABCD”、“浮点数BADC”、“浮点数CDAB”、“浮点数DCBA”
ZP-DLT645-RTU设备是一款将电表DLT645（1997-2007）转 Modbus-Rtu 协议转换设备。支持Modbus-Rtu主站读取从站DLT645电表数据。模块采用寄存器独立运算直接访问CPU与算术逻辑单元(ALU)相连、便于上位机快速读取表数据；读取方式采用“分表读取”和“集中读取”；传输模式有“协议转换”和“透传模式”两种可选；模块内置安全启动传输功能，方便快捷、稳定可靠。
上位机用 Modbus-RTU 协议来读取模块内的电表数据，Modbus 接口支持 32/位 IEEE-754 浮点数读取，可以切换四种浮点数解析顺序：“浮点数ABCD”、“浮点数BADC”、“浮点数CDAB”、“浮点数DCBA”；从而解决多从站节点通讯乱码，读取数据冲突、丢包、从站地址重复等复杂问题，达到上位机快速稳定的随时读多个电表数据。模块“监听功能”可以实时查询每个电表的连接状态。
|
属 性
|
参 数
|
备 注
|
|
电表协议
|
DL/T645-2007
DL/T645-1997
|
支持两种协议电表
混合接入读取
|
|
Modbus协议
|
Modbus -Rtu
|
|
接口数量
|
1个RS485
（A+ B- GND）
|
Modbus Rtu主站1个
DLT645从站接口1个
|
|
DLT645波特率
|
1200-19200bps
|
|
Modbus波特率
|
1200-19200bps
|
|
传输模式
|
协议型传输
透明型传输
|
|
读取模式
|
分表读取
|
该模式下，每个电表依次分配110 个寄存器，且每个数据采集项的寄存器地址固定
|
|
集中读取
|
该模式下寄存器地址范围是40001-40320，共320个寄存器。
|
|
功 能 码
|
支持“03”功能码读取
|
|
浮 点 数
|
“浮点数ABCD”
“浮点数BADC”
“浮点数CDAB”
“浮点数DCBA”
|
|
监听功能
|
模块“监听功能”可以实时查询每个电表的连接状态
|
|
工业保护
|
RS-485接口每线600W的防雷浪涌保护
±15KV ESD保护，RS-485（隔离电压2500V）
|
|
其 他
|
默认9600（8, n, 1）；停止位可设置，校验位可设置
|
|
工作电压
|
DC12-30V（超过会烧坏设备）
|
|
工作电流
|
≤100mA
|
|
工作环境
|
-40℃到85℃，相对湿度5%-95%
|
|
安装方式
|
导轨式
|
