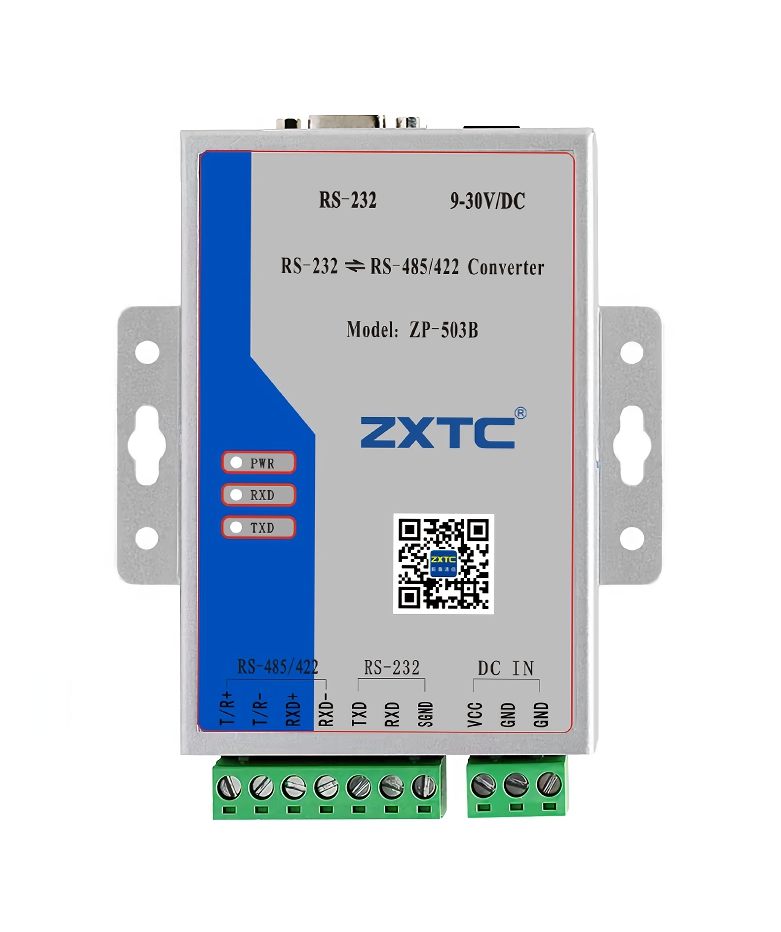

产品名称：工业RS232转RS485/422双向光电隔离转换器（Modbus）
规格型号：ZP-503B
☆ 接口特性：接口兼容EIA/TIA的RS-232C、RS-485/RS-422标准，支持128个节点
☆ 电气接口：RS-232接口输入DB9孔型的连接器，RS-422/RS-485接口输出DB9针型
☆ 保护等级：RS-232、RS-422、RS-485接口每线600W-1500W的雷击浪涌保护、隔离电压2500Vrms，真正双端口光电隔离和高压抗击技术保护，有效预防电源的反接保护
☆ 产品兼容MODBUS协议（国内首家），能解决市场上98%以上接口转换器通信不稳定或无法识别乱码等问题。
ZP-503B光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器及放电管，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器及放电管，正常情况下TVS管及放电管呈高阻状态，当TVS管及放电管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线1500W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-422、RS-485端通过RJ-45及DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，无需跳线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
技术参数
☆ 接口特性：接口兼容EIA/TIA的RS-232C
RS-485/RS-422标准，支持128个节点
☆ 工作方式：异步半双工或异步全双工
☆ 传输介质：双绞线或屏蔽线
☆ 传输速率：100bps--115200bps。
☆ 信号指示：三个信号指示灯电源（PWR）、发送（TXD）、接收（RXD）
☆ 产品主要用于大型工业接口设备，仪器仪表、工业自动化电气设备、各种国内外品牌“PLC”等恶劣环境。
☆ 产品兼容MODBUS协议（国内首家），能解决市场上98%以上接口转换器通信不稳定或无法识别乱码等问题。
☆ 电气接口：RS-232接口输入DB9孔型的连接器，RS-422/RS-485接口输出端子类型
☆ 保护等级：RS-232、RS-422、RS-485接口每线600W-1500W的雷击浪涌保护、隔离电压2500Vrms，15KV防浪涌，真正双端口光电隔离和高压抗击技术，有效预防反接保护。同时很好解决市场上RS485/422转RS232反向使用无法通信数据错误等问题
☆ 火电厂、PLC、工控机、电力、轨道交通、大型工业设备及工业自动化等高端工业环境的理想产品；并且成为艾默生、华为等长期合作商。
☆ 外形尺寸：106mmX87mmX22mm
☆ 使用环境：-40℃到80℃，相对湿度为5%到95%
☆ 传输距离：0-5000米（115200bps-9600bps）
☆ 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等
☆ 适用范围：工业自动化、轨道交通、电力、安防、金融、室外矿山、矿井、多雷雨、消费系统、PLC、单片机、西门子、欧姆龙、ABB等国外品牌产品
☆ 尺 寸：106mmX87mmX22mm
