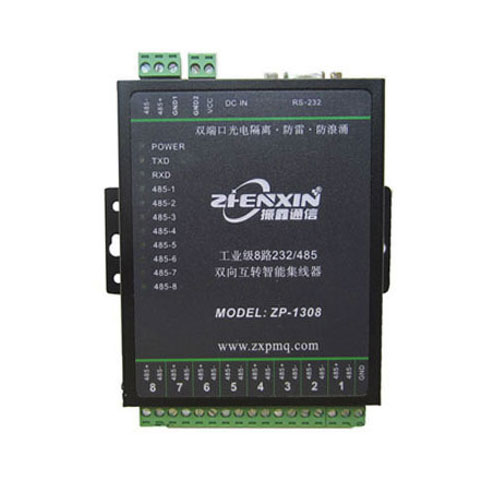

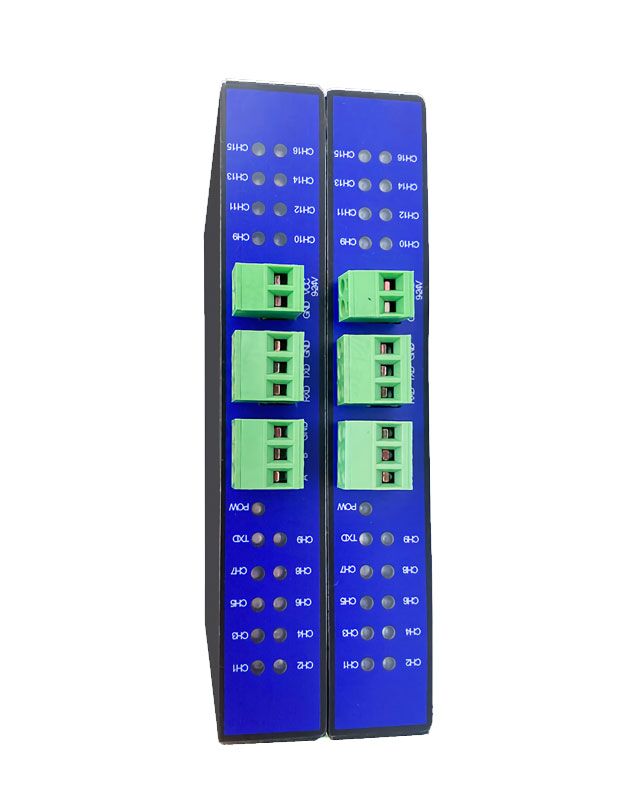

产品名称：工业8-16口RS485/232双向光电隔离集线器HUB【导轨型】
规格型号：ZP-1308/ZP-1316
☆ 双向兼容RS232、RS485 TIA/EIA标准
☆输入接口：RS-232及RS-485接口
☆输出接口：8-16口RS-485接口
☆通信速率：300bps-115.2Kbps
☆工作电源: 9-24VDC/350mA
☆RS-485接口每路理论能够连接128个设备；可以扩展256个终端设备接点(定制）。
☆ 通讯距离: 5，000米（9，600bps）
ZP-1308/1316是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备。在RS485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS485收发转换时延问题。RS485接口传输距离1200-5000米、性能稳定。
产品特点：
本产品主要用在风力发电、电力远程数据采集、轨道交通、地铁、煤矿、工业自动化，PLC及大功率远距离的恶劣室外环境和多节点设备集中通信方案等
产品性能特性：
☆ 双向兼容RS232、RS485 TIA/EIA标准
☆自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信
☆输入接口：RS-232及RS-485接口
☆输出接口：ZP-1308(8路）；ZP-1316(16路）RS-485接口
☆通信速率：300bps-115.2Kbps
☆工作电源: 9-24VDC/350mA
☆RS-485接口每路理论能够连接128个设备；可以扩展256个终端设备接点(定制）。
☆ 通讯距离: 1200-5000米（300-9600bps），该产品是具有放大信号，能有效增强信号强度及传输距离，抗干扰更好的优点，功能上可以作485集线器、485中继器、485分配器、232转485集线器（其中485接线端口可以作为多路485集线器功能）四合一多功能工业产品，整体强于市场普通集线器功能。
☆ 电源、数据流量及四路故障检测指示灯,可检测故障点
☆工作方式: 本产品采用美国进口原装工业芯片方案;工业铁壳：耐高温、高压、散热快，防爆、抗雷击等工业通信产品特点；适应各种工业恶劣环境。异步半双工（RS-485/232）光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），两端具有专用DC/DC模块隔离保护 ，双端口232/RS485提供每线1500W的防雷、浪涌、隔离功能；同时每路提供+/-15KV ESD保护及防止共地干扰 ，四路信号同时独立传输互不干扰，真正的纯工业专用产品。
☆ 电气接口：三位接线端子
☆ 传输介质: 双绞线或屏蔽线
☆外形尺寸：210mmX130mmX32mm
☆ 使用环境：-40℃ 到 80℃，相对湿度为5%到95%
☆适用于一切所使用的通讯软件, 即插即用
☆ 支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等
☆ 常规型转换器作为全双工或半双工接线时，为了防止信号的反射和干扰，需要在线路的终端接一个匹配电阻(参数：120欧姆1/4W)
☆ 尺寸：210mmX130mmX32mm
