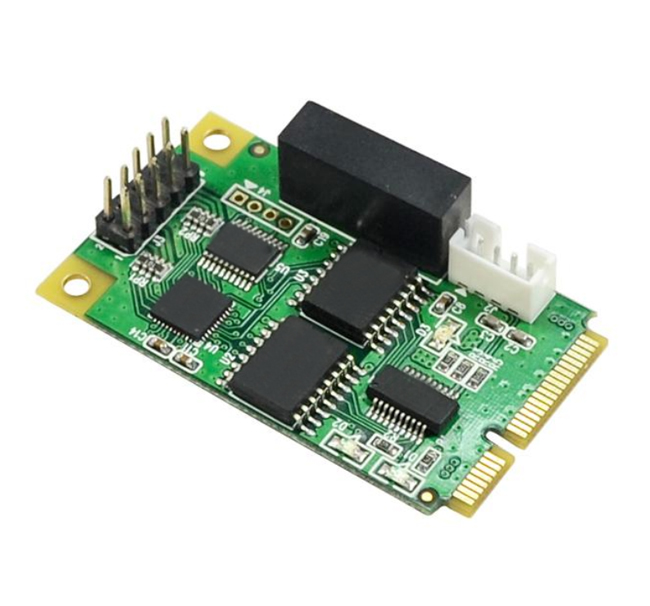

产品名称：Mini-pcie（USB）转RS232/485/422光电隔离扩展卡
规格型号：ZP-7766【停产】
☆ 兼容 usb 2.0 高速（480 兆位/秒）和全速（12 兆位/秒）
☆ 标准：符合 usb1.0，1.1 和 2.0
☆ 兼容 USB 2.0 ，全速（12 Mbps）
☆ 全尺寸 MINI PCIe 模块式组合
☆ minipcie 通过 USB 信号和 USB 排针转接口
☆ RS232 数据速率：300bps -1 Mbps
☆ RS422/RS485 数据速率：300bps -10 Mbps
设备要求：具备Mini PCI-Express插槽的设备
该款高速串行模块可以让PC主机和各种工控设备 MINI-PCIE（USB）接口转换为串口信号，利用该转接卡可以为各种 POS 机终端，网络系统，电力仪表等工业应用提供完整的解决方案。
应用范围
本串口卡适用于串口设备如PC、移动终端、调制解调器、打印机、工控机、扫描仪、单片机、PLC、嵌入式工控自动化系统、自动取款机（ATM）、销售点终端（POS）、自动零售亭、金融支付ATM系统、交通系统、工厂自动化和过程控制、楼宇自动化、医疗系统、远程访问服务器、存储网络管理。
参数说明：
☆ 兼容 usb 2.0 高速（480 兆位/秒）和全速（12 兆位/秒）
☆ 标准：符合 usb1.0，1.1 和 2.0
☆ 兼容 USB 2.0 ，全速（12 Mbps）
☆ 全尺寸 MINI PCIe 模块式组合
☆ minipcie 通过 USB 信号和 USB 排针转接口
☆ RS232 数据速率：300bps -1 Mbps
☆ RS422/RS485 数据速率：300bps -10 Mbps
☆ FIFO 缓冲器：4K 字节传输，4K 字节接收器
☆ UART 接口支持 7 或 8 位数据，1或 2个停止位和奇数/偶数/标记/空格/无，流量控制，硬件和XON/XOFF。
☆ 隔离电压 2500V，高共模瞬变抗扰度：> 25 kV /μ
☆ 500w 浪涌保护和±23kv ESD 保护
☆ 信号指示：电源指示灯（PWR），发送（TXD）和接收（RXD）
☆ 工作温度：-40°C 到+85°C
☆ 该模块是为 USB 信号在 minipcie端（Pin 36，38，2，4）和 Pin Header（J2）使用准备的；使用时请只选择其中的两个。
☆ 操作系统
Windows XP,Vista,7,8,10 32,64-bit；
Windows Server 2K3,2K8,2K12 32,64-bit
Windows XP Embedded、Android
Windows CE 4.2, 5.0和 6.0、麒麟
Mac OS-X、Linux 3.2 及以上
